Fabricante · desde 1997
Sistemas de suspensión técnica.
Cable, imanes y fijaciones para acústica, interiorismo y señalética. Diseñados, ensayados y documentados en Barcelona.
5:17×79–24 mmES · EN · FR · DE · IT
Cable, imanes y fijaciones para acústica, interiorismo y señalética. Diseñados, ensayados y documentados en Barcelona.
Cada sistema es un kit completo: anclaje al techo, cable, bloqueacables y fijación al panel. Se elige por el tipo de material y de techo, en largos de 1 a 5 m y en níquel o negro.
Pinza en U con tornillo pasante para paneles de 9, 12, 18 y 24 mm. Montaje en canto, sin perforar la cara vista.
Inserto roscado M6 en la cara trasera y bloqueacables de rosca. Cuatro puntos por isla, regulación fina de altura.

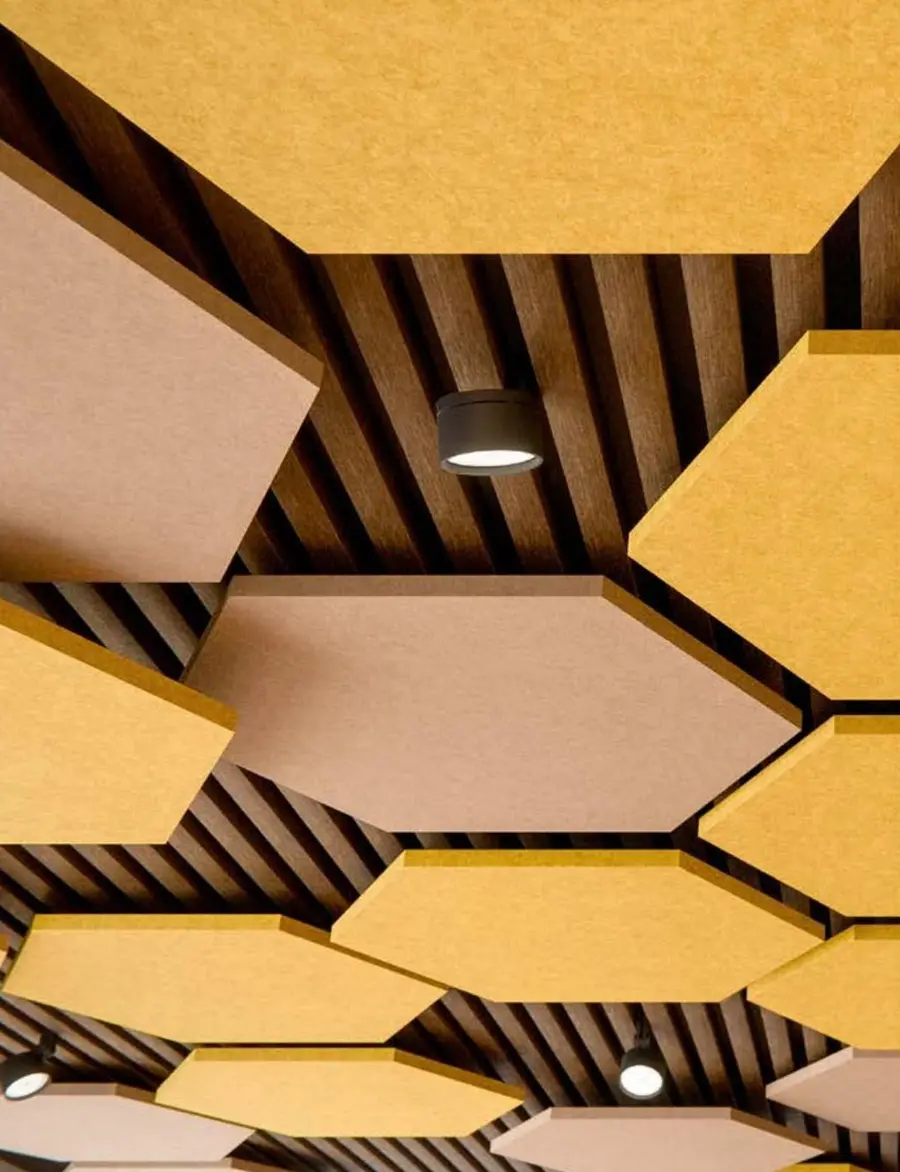

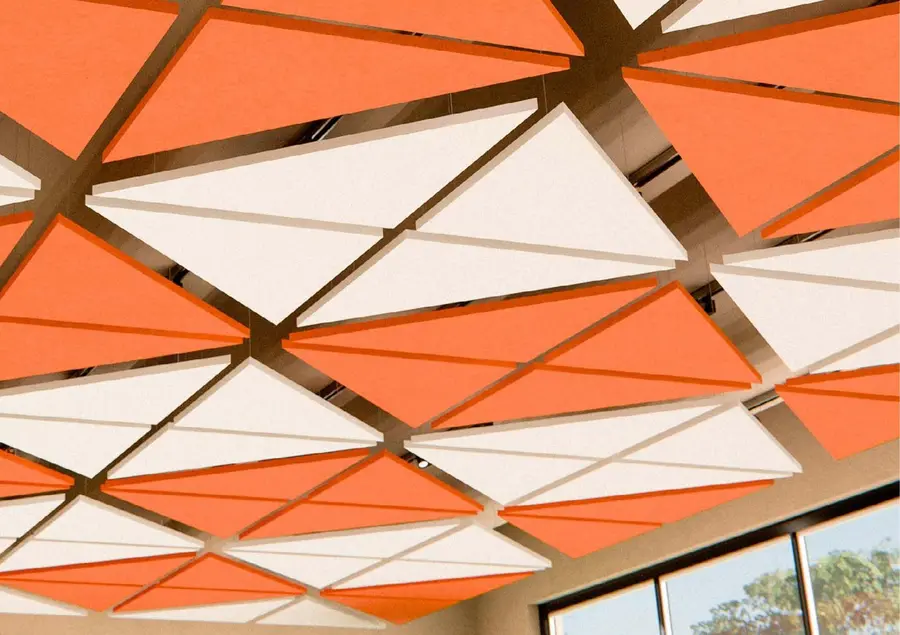

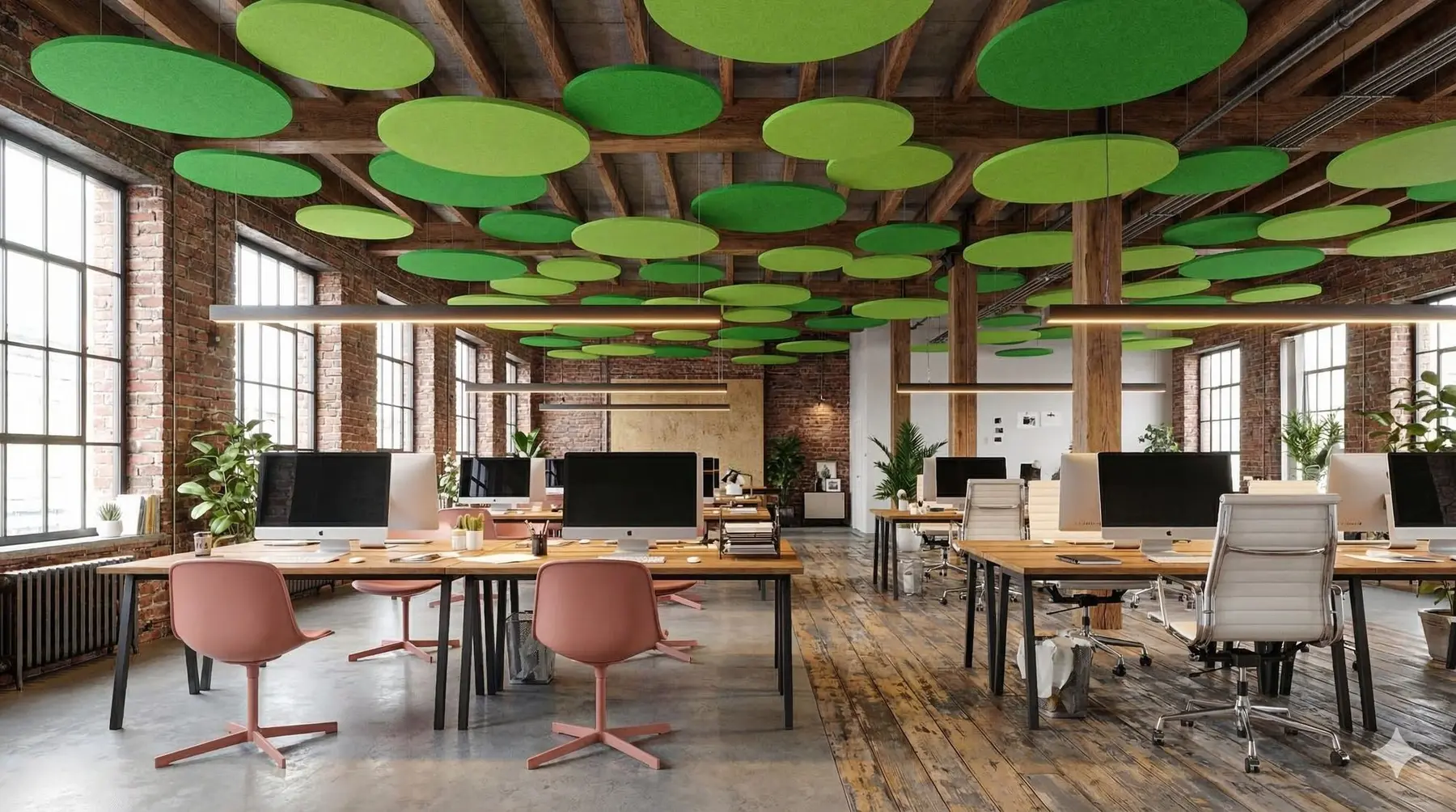

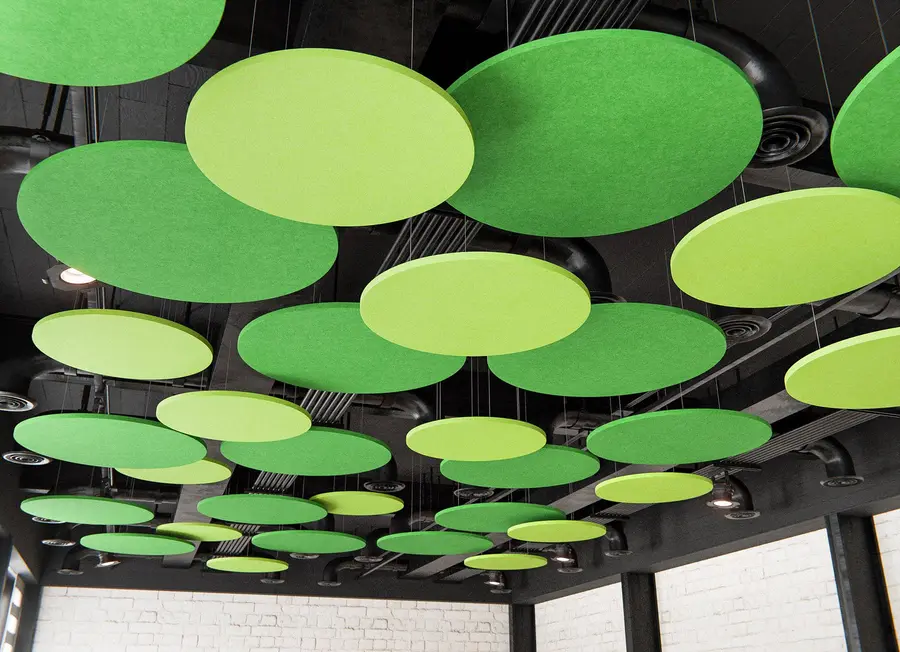

Espiral de anclaje que se enrosca a mano en la cara trasera y gancho de cierre. Para islas de lana mineral, de vidrio y PET de baja densidad.
Clip para perfilería europea de 15 y 24 mm. Instalación sin herramientas y sin desmontar placas.
Un solo punto en techo y varios cables al panel. Para islas grandes y techos donde no se pueden multiplicar los anclajes.
Suspensión de perfiles y lamas de madera, aluminio o PET. Pinzas de canto y conectores para estructura secundaria.
Cable 7×7 cortado a la medida exacta con terminal prensado en frío —ojal, gancho o lazo con guardacabos— o con terminal de fundición de zamak —bola, cilindro o tope—. Para colgar de ganchos y anclajes ranurados, o como tope de seguridad en el bloqueacables. Terminal dimensionado para la carga de rotura del cable.
Imanes de neodimio con vaso de acero y rosca M6, gancho u ojal. Para colgar baffles e islas de chapa grecada, vigas, falsos techos metálicos y estructuras de acero sin taladrar. Montaje en segundos y totalmente recuperable: ideal para oficinas en alquiler, ferias y naves industriales. Versión con recubrimiento de goma para no rayar la pintura.
Dos componentes deciden la seguridad de una suspensión: el bloqueacables y el cable. Así trabajan y así los calculamos.
Dentro del cuerpo, tres o seis bolas de acero rodean el cable. Un muelle las empuja contra un cono interior: cuando la carga tira hacia abajo, las bolas se clavan en el cable y lo bloquean. Hacia arriba, el cable pasa libre. La presión se reparte alrededor del cable, sin aplastarlo.
Siete cordones de siete hilos de acero galvanizado o inoxidable AISI 304. Frente al 7×19, de hilos más finos, el 7×7 es más rígido, cuelga recto y sus hilos gruesos no se aplastan entre las bolas: el agarre es más fiable. Es el cable adecuado para cargas estáticas; el 7×19 se reserva para cables en movimiento o diámetros grandes.
Un bloqueacables retiene aproximadamente el 60 % de la carga de rotura del cable. Por eso calculamos la carga de trabajo sobre la combinación, no sobre el cable solo: rotura del cable × 0,6 ÷ 5.
| Ø mm | Rotura galv. | Rotura inox | Carga trabajo galv. | Carga trabajo inox |
|---|---|---|---|---|
| 1,0 | 85 kg | 75 kg | 10 kg | 9 kg |
| 1,2 | 120 kg | 108 kg | 14 kg | 13 kg |
| 1,5 | 180 kg | 170 kg | 21 kg | 20 kg |
| 2,0 | 310 kg | 290 kg | 37 kg | 34 kg |
Rotura mínima del cable según datos del fabricante. Carga de trabajo = rotura × 0,6 ÷ 5, carga estática y cable vertical. Valores indicativos, pendientes de validación en nuestro laboratorio para cada combinación.
Un imán de neodimio dentro de un vaso de acero concentra toda la fuerza en la cara de contacto: un imán de 25 mm puede sujetar alrededor de 20 kg en tracción pura. Pero la fuerza nominal se mide en condiciones ideales, y en obra se pierde una parte importante.
Por eso nuestra carga de trabajo es la quinta parte de la fuerza medida en nuestro banco sobre chapa real, siempre en tracción vertical.
En nuestro taller de Mataró ensayamos cada combinación de cable, bloqueacables y fijación. Los resultados se publican en la ficha técnica de cada referencia.
Sin nombres comerciales: cada código describe el sistema completo. Cualquier instalador sabe qué pide.
dsuspend. es una marca de Dlimit, fabricante de sistemas de control de flujo de personas en Mataró (Barcelona) desde 1997, con taller propio de CNC, corte láser y soldadura.
Trabajando con paneles acústicos vimos que las suspensiones se venden con muy poca información técnica. dsuspend. nace para cambiar eso: menos referencias, mejor documentadas, ensayadas y disponibles desde stock en Europa.
Fabricantes de paneles, instaladores, arquitectos e ingenierías acústicas. Respondemos en ES, EN, FR, DE e IT.
